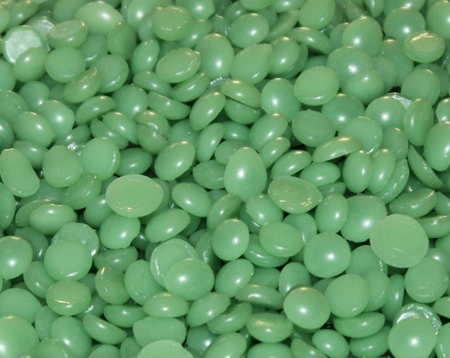

中溫蠟（là）的熱分解溫度是多少？

中溫蠟沒有固（gù）定的熱分解溫度，一般來說，當（dāng）溫（wēn）度超過90℃時，中溫蠟（là）就容易發生（shēng）熱分解。但不同配（pèi）方的（de）中溫蠟，其熱分解溫度（dù）會有所差異。例如，以鬆香-蠟（là）基為主的中溫蠟，可（kě）能在接近90℃時就開始出現（xiàn）明（míng）顯的熱分解現（xiàn）象，表（biǎo）現為顏色變黃、產生刺激性（xìng）氣味、發（fā）煙甚至碳化等。而一些添加（jiā）了特（tè）殊添加劑或（huò）具有不同成分比例的中溫蠟，其熱分解溫度（dù）可能會稍高一些，但通（tōng）常也不會（huì）超過100℃。在實際使用中，為了避免中溫蠟發生熱分解，影響其性能和使用效果，應將其加熱溫度控製在合適的範圍內，一般加工溫度在60-80℃左右。
一、成分與特性
1.主（zhǔ）要成分
基礎蠟：以（yǐ）石蠟（熔點48~60℃）為主，或添加（jiā）合成蠟（如聚乙烯蠟、硬脂酸等）調整性能，部分配方含少量鬆香（提高強度和表麵光潔度）。
添加（jiā）劑：
填料：滑石粉、矽藻土等（占比5%~15%），降低收（shōu）縮率、提高尺寸（cùn）穩（wěn）定性；
表麵活性劑：硬脂酸鋅等，改善蠟料流（liú）動性（xìng）和脫模性。
2.關鍵性能（néng）
熔（róng）點：60~80℃（高於低溫蠟的40~50℃，低於高溫蠟的90~120℃）；
線收縮率：0.8%~1.5%（略高於高溫蠟，低於低溫蠟）；
強度：室溫抗拉（lā）強度約8~15MPa，比低溫蠟高30%~50%，可製作複雜結構蠟模；
表麵光潔度：優於（yú）低溫蠟，蠟模表（biǎo）麵（miàn）粗糙度Ra可（kě）達1.6~3.2μm。
二、應用場景
中溫蠟廣泛用於中等精度要求的鑄件生產，典型領域包括（kuò）：
機械（xiè）製造：泵體、閥件、齒輪箱等工業零（líng）部件（如汽車渦輪增壓殼體）；
航空航天：非承力結構件（如發動（dòng）機艙內（nèi）支架、儀器安（ān）裝座）；
醫療器械：關（guān）節（jiē）假體（如膝關節襯（chèn）墊）、手術器械配件；
珠寶首（shǒu）飾（shì）：複雜款式戒指、吊墜的批量生產（替（tì）代手工雕刻的低溫蠟）。
優勢場景：
需兼顧尺（chǐ）寸精度與生產成本（比高溫蠟便宜30%~50%）；
蠟模結構（gòu）中等複雜（如帶薄筋、小孔徑（≥1mm）特征）；
批（pī）量（liàng）生（shēng）產（適合金屬壓型批量壓（yā）製（zhì）蠟模）。
